Hvordan brukes EU-standard enkjernede ikke-mantlede kabler i moderne elektriske systemer?

Elektriske ledninger inne i kontrollskap, fordelingstavler, maskineri og bygningssystemer krever ofte kabler som kan føres effektivt gjennom begrensede rom og samtidig opprettholde stabil elektrisk isolasjon og ledningsevne. I motsetning til kabler med en ekstra ytre kappe, er kabler uten mantel med én kjerne designet med en mer kompakt konstruksjon, noe som gjør dem egnet for mange faste ledninger og interne tilkoblingsapplikasjoner.

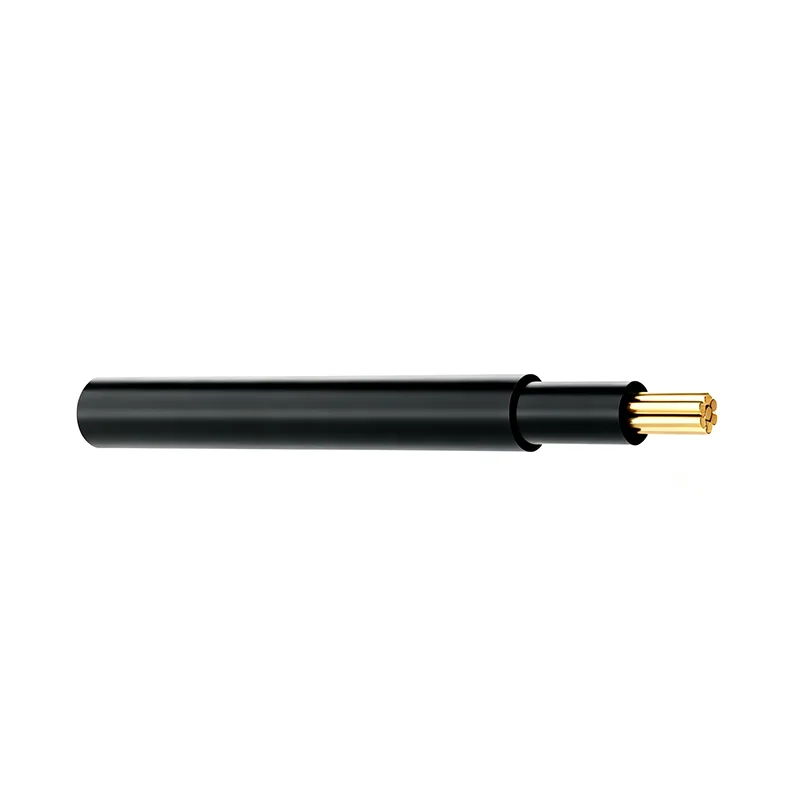

DeEU-standard enkeltkjernede kabler uten kappelevert avLINSHENGer designet for europeisk standard elektriske lavspenningsapplikasjoner. Produktutvalget bruker oksygenfrie kobberledere, støtter solide og flertrådede lederkonfigurasjoner, og er tilgjengelig med PVC eller tilpassede isolasjonsmaterialer. Den gjeldende produktspesifikasjonen dekker et 450/750V merkespenningsområde og ledertverrsnitt fra 1,5 mm² til 25 mm².

Hvorfor er enkeltkjernekabler nyttige for intern kabling?

Effektiv ruting på begrensede plasser

Elektriske skap og automasjonsutstyr inneholder en rekke komponenter, terminaler, brytere, releer og kontrollenheter. Ledninger må ofte gå gjennom trange kanaler og følge bestemte ruter mellom komponenter.

En enkeltkjernekonstruksjon gjør individuelle ledninger lettere å rute og organisere. Installatører kan ordne forskjellige ledere i henhold til skapoppsettet i stedet for å håndtere en større flerkjernekabel der individuelle tilkoblinger er nødvendig.

Tydeligere elektriske tilkoblinger

Individuelle ledere kan identifiseres og føres separat, noe som kan forenkle tilkoblingsarbeidet inne i fordelingstavler og styreskap. Riktig merking og organisert ruting kan også gjøre fremtidig inspeksjon og vedlikehold mer effektivt.

Fleksibel konfigurasjon

Ulike kretser kan kreve forskjellige lederstørrelser. En enkeltkjernes kabelserie som dekker flere tverrsnitt lar systemdesignere velge lederstørrelse i henhold til gjeldende krav, installasjonsforhold og gjeldende elektriske forskrifter.

Hvor brukes disse kablene vanligvis?

Elektriske styreskap

Styreskap inneholder et stort antall interne elektriske koblinger. Strømkretser, kontrollkretser, signalgrensesnitt og komponentforbindelser kan kreve forskjellige lederstørrelser og ruteveier.

DeEU-standard enkeltkjernede kabler uten kappekan brukes til intern skapledninger der den aktuelle installasjonsmetoden tillater denne typen kabel. Deres fleksible ruteegenskaper kan hjelpe installatører med å lage organiserte ledningsveier innenfor begrenset skapplass.

Fordelingstavler

Distribusjonskort krever pålitelige forbindelser mellom innkommende strøm, kretsbeskyttelsesenheter, rekkeklemmer og utgående kretser. Enkeltledere kan brukes for interne tilkoblinger når valgt kabeltype og installasjonsmetode oppfyller kravene til det elektriske systemet.

Industrielt automasjonsutstyr

Industrielt maskineri inneholder vanligvis motorer, sensorer, kontrollkomponenter, releer, PLS-systemer, kontaktorer og andre elektriske enheter. Ledningsarrangementet må tilpasses den fysiske utformingen av disse komponentene samtidig som pålitelige elektriske tilkoblinger opprettholdes.

LINSHENG-kabler kan påføres interne elektriske koblinger i automasjonsutstyr og produksjonsmaskiner der kabelspesifikasjonene er passende for driftsforholdene.

Bygge elektriske systemer

Europeisk standard enkjernekabler brukes også i egnede elektriske installasjoner i boliger og kommersielle bygninger, inkludert lyskretser, distribusjonsforbindelser og faste interne ledninger.

Den faktiske bruken bør alltid bestemmes av gjeldende nasjonale installasjonsforskrifter, kabeltype, lederstørrelse, spenningsklasse, installasjonsmiljø og nødvendig beskyttelsesmetode.

Hvilke elektriske parametere bør kjøpere sjekke?

Spesifikasjonene ovenfor bør behandles som produktspesifikke parametere. For en bestemt installasjon bør kjøpere bekrefte gjeldende kabeltype, lederkonstruksjon, isolasjonsmateriale, temperaturklassifisering og regulatoriske krav før bestilling.

Hvordan påvirker lederstørrelse kabelvalg?

1,5 mm² for mindre kretser

1,5 mm²-alternativet har en maksimal ledermotstand på 12,1 Ω/km og kan vurderes for egnede applikasjoner med lavere strømledninger der installasjonskravene tillater denne lederstørrelsen.

2,5 mm² for generelle elektriske tilkoblinger

2,5 mm²-versjonen har en maksimal ledermotstand på 7,41 Ω/km og er vanligvis vurdert for et bredere spekter av elektriske tilkoblingskrav. Den faktiske tillatte strømmen avhenger av installasjonsmetode, omgivelsestemperatur, gruppering, isolasjon og gjeldende standarder.

4 mm² til 10 mm² for høyere strømkrav

Alternativene 4 mm², 6 mm² og 10 mm² gir stadig større ledertverrsnitt for applikasjoner som krever større strømføringsevne. Kjøpere bør beregne den nødvendige lederstørrelsen basert på den faktiske belastningen og installasjonsforholdene i stedet for å velge utelukkende i henhold til nominell utstyrseffekt.

16 mm² og 25 mm² for større tilkoblinger

Alternativene 16 mm² og 25 mm² er tilgjengelige for elektriske systemer som krever større ledere. For disse bruksområdene bør spenningsfall, installasjonsmetode, omgivelsestemperatur, ledergruppering og kortslutningsforhold vurderes under kabelvalg.

Hva er forskjellen mellom solide og strandede ledere?

Solide ledere

En solid leder består av et enkelt ledende element. Det kan gi en relativt stabil struktur for faste ledninger og anses ofte der kabelen ikke krever hyppig bevegelse.

Egnetheten til en solid leder avhenger av installasjonsmiljøet, bøyekrav, terminaldesign og gjeldende kabelstandard.

Strandede konduktører

En trådet leder består av flere mindre ledninger kombinert til en leder. Denne konstruksjonen gir generelt større fleksibilitet enn en solid leder med samme tverrsnittsareal.

Strandede konfigurasjoner kan være nyttige når ledninger må følge buede ruter eller når installasjonsplass gjør fleksibilitet viktig.

Hva bør vurderes når du installerer ikke-mantlede kabler?

Beskyttelse mot mekanisk skade

En ikke-mantlet kabel har ikke den samme ekstra mekaniske beskyttelsen som en mantlet konstruksjon gir. Den bør derfor kun installeres i applikasjoner og steder der den valgte kabeltypen er tillatt og tilstrekkelig beskyttelse gis når det er nødvendig.

Riktig ruting

Kabelføring bør unngå skarpe kanter, overdreven bøyning, bevegelige komponenter, overdreven varmekilder og andre forhold som kan skade isolasjonen. Inne i elektriske skap bør ledere ordnes på en måte som forhindrer unødvendig mekanisk påkjenning.

Passende oppsigelse

Terminaler, koblinger, hylser og andre koblingskomponenter skal være kompatible med ledertype og tverrsnitt. Dårlig terminering kan øke kontaktmotstanden og skape lokalisert oppvarming.

Vurder kabelgruppering

Når flere belastede ledere er installert sammen, kan varmespredningen reduseres og tillatt strøm må kanskje justeres. Installasjonsforhold og gjeldende forskrifter bør derfor vurderes ved fastsettelse av strømføringsevne.

Hvordan påvirker temperaturen kabelvalg?

Omgivelsestemperatur

Omgivelsestemperaturen påvirker den termiske ytelsen til en elektrisk kabel. En kabel installert inne i et varmt styreskap kan fungere under andre forhold enn den samme kabelen installert i et kjøligere miljø.

Det angitte driftstemperaturområdet for kabelen skal sammenlignes med de faktiske installasjonsforholdene.

Lederens driftstemperatur

Den gjeldende produktspesifikasjonen gir et driftstemperaturområde på -30°C til +90°C. Den tillatte nåværende og faktiske temperaturøkningen avhenger fortsatt av installasjonsmetoden og relevante elektriske krav.

Kortsiktige temperaturforhold

Produktspesifikasjonen indikerer en kortsiktig temperaturkapasitet på opptil +250°C. Denne parameteren skal ikke tolkes som en kontinuerlig driftstemperatur og må evalueres i henhold til gjeldende kabelstandard og spesifikke driftsforhold.

Hvorfor er europeiske standarder viktige for kabelanskaffelser?

Standardiserte produktkrav

Europeiske kabelstandarder fastsetter krav knyttet til lederkonstruksjon, elektriske egenskaper, isolasjon, dimensjoner og testing. Bruk av en kabel designet rundt gjeldende standard kan forenkle produktutvalget for prosjekter som betjener europeiske markeder.

Prosjektdokumentasjon

Industrielle prosjekter og produsenter av elektrisk utstyr kan trenge teknisk dokumentasjon for å vise at utvalgte komponenter samsvarer med spesifiserte standarder og markedskrav.

LINSHENG identifiserer EN 60228 og HD 21.13 som gjeldende standarder for sin EU-standard enkjernet kabelserie, mens CE, RoHS og REACH samsvar kan leveres i henhold til kundens og markedets krav.

Markedsspesifikke krav gjelder fortsatt

En kabel i EU-standard bør ikke automatisk antas å være egnet for enhver installasjon i alle europeiske land. Nasjonale ledningsforskrifter, installasjonsmetoder, brannkrav, miljøforhold og prosjektspesifikasjoner må også gjennomgås før anskaffelse.

Hvordan bør kjøpere sammenligne forskjellige kabelleverandører?

Hvilke kvalitetstester er viktige for enkeltkjernekabler?

Ledermotstandstesting

Ledermotstandstesting hjelper til med å bekrefte om lederen oppfyller de spesifiserte elektriske egenskapene. Konsistent motstand er viktig for stabil strømoverføring og forutsigbar spenningsfallsytelse.

Strekk- og forlengelsestesting

Mekanisk testing kan brukes til å evaluere leder- og isolasjonsegenskaper. Strekkstyrke- og forlengelsesmålinger gir informasjon om hvordan materialer reagerer på mekanisk påkjenning.

Inspeksjon av isolasjon

Isolasjonen bør kontrolleres for feil som kan påvirke den elektriske sikkerheten. Inspeksjon kan omfatte dimensjonskontroller, utseendeinspeksjon og elektrisk testing i henhold til gjeldende produktstandard.

Utseendeinspeksjon

Visuell inspeksjon hjelper til med å identifisere overflatedefekter, dimensjonelle inkonsekvenser, utskriftsproblemer eller andre produksjonsavvik før kabelen pakkes og sendes.

Hvordan kan LINSHENG støtte produsenter av elektrisk utstyr?

Flere lederstørrelser

LINSHENGgir en rekke ledertverrsnitt fra 1,5 mm² til 25 mm², slik at utstyrsprodusenter, elektroentreprenører og distributører kan velge forskjellige størrelser i henhold til prosjektkravene.

OEM-orientert forsyning

Produsenter av elektrisk utstyr kan kreve spesifikke lederkonstruksjoner, isolasjonsmaterialer, farger, emballasje, merking og teknisk dokumentasjon. Tilpassede kabelkonfigurasjoner kan evalueres i henhold til prosjektkrav.

Applikasjoner på tvers av flere bransjer

DeEU-standard enkeltkjernede kabler uten kappekan vurderes for kontrollskap, fordelingstavler, industrielt automasjonsutstyr, maskinledninger og egnede elektriske installasjoner i boliger eller kommersielle anlegg.
